Bonjour,
Je doit réaliser une toiture en bac acier sur un projet. Or je n'arrive pas a trouver de solution pour avoir un rendu correcte.
Actuellement je réalise un toit en vitre incliné et je bidouille pour avoir un semblant de rendu correcte.
Si quelqu'un a une solution plus pratique je suis preneur.
Merci les Hexabimers.
Je doit réaliser une toiture en bac acier sur un projet. Or je n'arrive pas a trouver de solution pour avoir un rendu correcte.
Actuellement je réalise un toit en vitre incliné et je bidouille pour avoir un semblant de rendu correcte.
Si quelqu'un a une solution plus pratique je suis preneur.
Merci les Hexabimers.
0
Undo
Votes

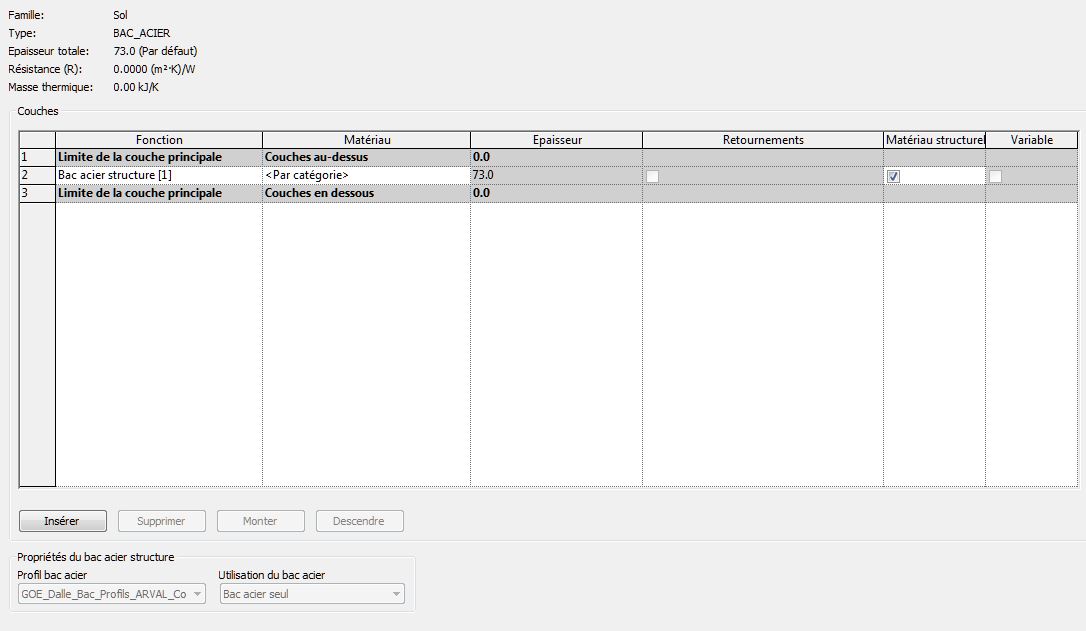

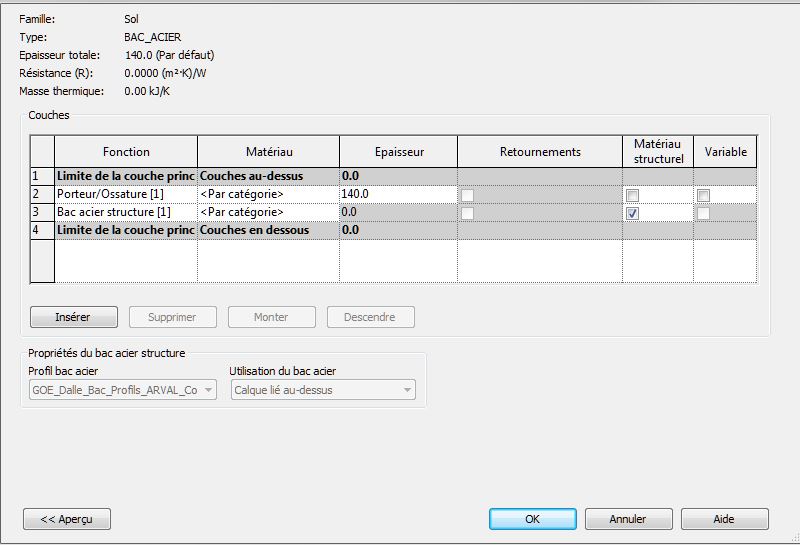

Bonsoir Médéric, il faut que tu crées un type de sol et que tu y ajoutes une couche de type bac acier (en bas) comme sur la capture d'écran en pièce jointe. Auparavant, tu dois avoir inséré ton profil de bac (voir fichier exemple ci joint pour Cofrastra 70). L'épaisseur indiquée est l'épaisseur totale du plancher. Si tu veux un bac seul, il faut suivre l'exemple de la seconde capture d'écran, choisir bac acier seul et supprimer la couche de béton. J'espère t'avoir aidé.
0
Undo
Votes
Bonjour,
A l'auteur du sujet comme aux lecteurs de ce dernier, pourriez-vous nous en dire davantage sur la notion de "rendu correct" attendu ?
En effet, s'il s'agit d'un rendu au sens de l'imagerie, prenant en compte les textures, les ombres et lumières, l'orientation du bâtiment etc. pour établir une image simulant l'intégration du bâtiment dans son environnement, ou bien une représentation en 2D et/ou 3D dans le modèle numérique, le traitement et l'approche de l'information ne seront pas les mêmes.
S'il s'agit de réaliser par exemple un quantitatif et un calepinage exhaustif de toiture chaude avec revêtement type zinc à joint debout ou étanchéité, l'approche ne sera pas la même pour l'un et pour l'autre, puisqu'il s'agira de modéliser réellement le produit fini, et donc utiliser des couches de toit voire des familles différentes.
De même, si l'objectif est juste de pouvoir créer des vues en coupe, 2D donc, précises, mais que cette précision n'est pas requise en vue 3D, alors l'approche et la solution différera encore.
A l'auteur du sujet comme aux lecteurs de ce dernier, pourriez-vous nous en dire davantage sur la notion de "rendu correct" attendu ?
En effet, s'il s'agit d'un rendu au sens de l'imagerie, prenant en compte les textures, les ombres et lumières, l'orientation du bâtiment etc. pour établir une image simulant l'intégration du bâtiment dans son environnement, ou bien une représentation en 2D et/ou 3D dans le modèle numérique, le traitement et l'approche de l'information ne seront pas les mêmes.
S'il s'agit de réaliser par exemple un quantitatif et un calepinage exhaustif de toiture chaude avec revêtement type zinc à joint debout ou étanchéité, l'approche ne sera pas la même pour l'un et pour l'autre, puisqu'il s'agira de modéliser réellement le produit fini, et donc utiliser des couches de toit voire des familles différentes.
De même, si l'objectif est juste de pouvoir créer des vues en coupe, 2D donc, précises, mais que cette précision n'est pas requise en vue 3D, alors l'approche et la solution différera encore.
0
Undo
Votes
Bonjour François & Dominique,
pour répondre à ta question François, je recherche un rendu imagerie prenant en compte les textures afin de faire une présentation; ainsi qu'une représentation 2D/3D dans le modele numérique.
Merci Dominique pour ton aide je vais essayé ce que tu as proposé comme solution.
pour répondre à ta question François, je recherche un rendu imagerie prenant en compte les textures afin de faire une présentation; ainsi qu'une représentation 2D/3D dans le modele numérique.
Merci Dominique pour ton aide je vais essayé ce que tu as proposé comme solution.
