Bonjour,
Sur un projet de logement, j'aimerais éditer un tableau de surface à 2 entrées, me permettant d'obtenir un grand tableau dont les colonnes sont les types de pièces, et les lignes les numéros d'appartement.
J'arrive à obtenir cette disposition sur un tableau à 1 logement mais impossible de le faire pour tous les logements dans un seul tableau.
J'ai bien pensé à faire autant de tableaux que de logements et à joindre chaque ligne sur une seule mise en page mais le problème est que tous les logements n'ont pas le même nombre de pièces; cela devient compliqué à organiser...
Des suggestions?
Sur un projet de logement, j'aimerais éditer un tableau de surface à 2 entrées, me permettant d'obtenir un grand tableau dont les colonnes sont les types de pièces, et les lignes les numéros d'appartement.
J'arrive à obtenir cette disposition sur un tableau à 1 logement mais impossible de le faire pour tous les logements dans un seul tableau.
J'ai bien pensé à faire autant de tableaux que de logements et à joindre chaque ligne sur une seule mise en page mais le problème est que tous les logements n'ont pas le même nombre de pièces; cela devient compliqué à organiser...
Des suggestions?
0
Undo
Votes
Caroline bonjour,
Tout d'abord merci d'avoir précisé quel est ton outil de conception BIM car HEXABIM est un forum généraliste et le BIM ne se résume huereusement pas à un seul outil.
Il faut en tout premier lieu comprendre ce que l'on demande à une maquette numérique via une nomenclature.
Tout d'abord les critères :
Il s'agit de définir les occurrences appelées ... Dans le cas présent des zones sur un calque (par exemple).
Ensuite les champs de notre nomenclature :
Ici on peut très bien faire référence à deux types d'information...
La désignation de chaque zone ainsi que son numéro de logement. A ce stade on peut déjà noter que ces deux informations sont issues de nos zones et que plusieurs zones de désignations différentes peuvent porter le même numéro de logement. Il y a comme une hiérarchie entre ces informations.
Aussi je suppose que ton souhait est de voir le total de chaque zone mais aussi un total général de ce zone et encore plus intéressant un total par numéro de logement. Pour cela un total intermédiaire est à activer et correspond au petit drapeau.
Toutes autres suggestions de mise e page ne sont que les vestiges de démarches graphiques propres à nos outils de tableurs qui peuvent néanmoins prendre le relai si besoin. L'interopérabilité tableur/Archicad est aussi envisageable.
Belle journée,
Christophe Fortineau
Consultant, Formateur BIM
Tout d'abord merci d'avoir précisé quel est ton outil de conception BIM car HEXABIM est un forum généraliste et le BIM ne se résume huereusement pas à un seul outil.
Il faut en tout premier lieu comprendre ce que l'on demande à une maquette numérique via une nomenclature.
Tout d'abord les critères :
Il s'agit de définir les occurrences appelées ... Dans le cas présent des zones sur un calque (par exemple).
Ensuite les champs de notre nomenclature :
Ici on peut très bien faire référence à deux types d'information...
La désignation de chaque zone ainsi que son numéro de logement. A ce stade on peut déjà noter que ces deux informations sont issues de nos zones et que plusieurs zones de désignations différentes peuvent porter le même numéro de logement. Il y a comme une hiérarchie entre ces informations.
Aussi je suppose que ton souhait est de voir le total de chaque zone mais aussi un total général de ce zone et encore plus intéressant un total par numéro de logement. Pour cela un total intermédiaire est à activer et correspond au petit drapeau.
Toutes autres suggestions de mise e page ne sont que les vestiges de démarches graphiques propres à nos outils de tableurs qui peuvent néanmoins prendre le relai si besoin. L'interopérabilité tableur/Archicad est aussi envisageable.
Belle journée,
Christophe Fortineau
Consultant, Formateur BIM
0
Undo
Votes
Bonjour et merci pour ta réponse!
On approche mais le résultat n'est pas tout à fait ce que je cherche à faire.

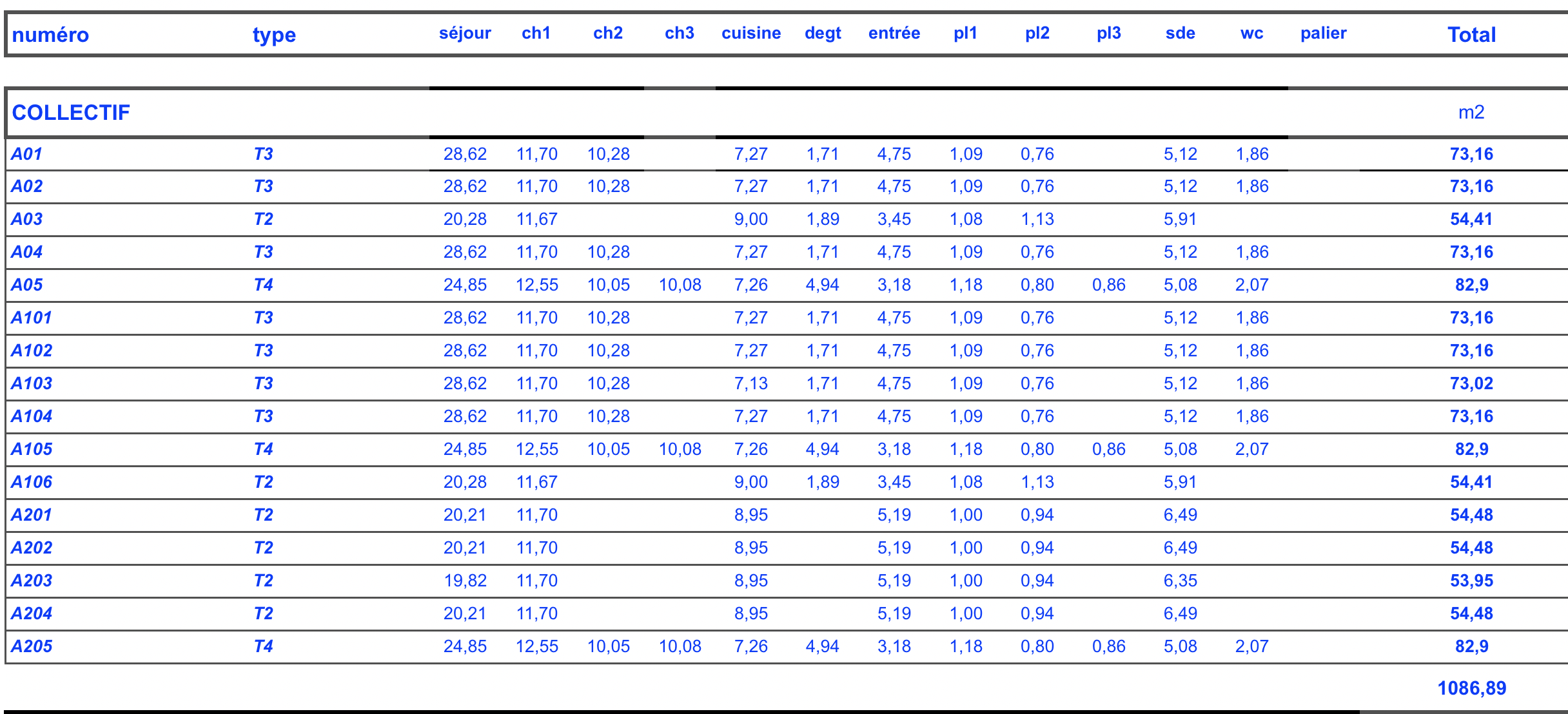

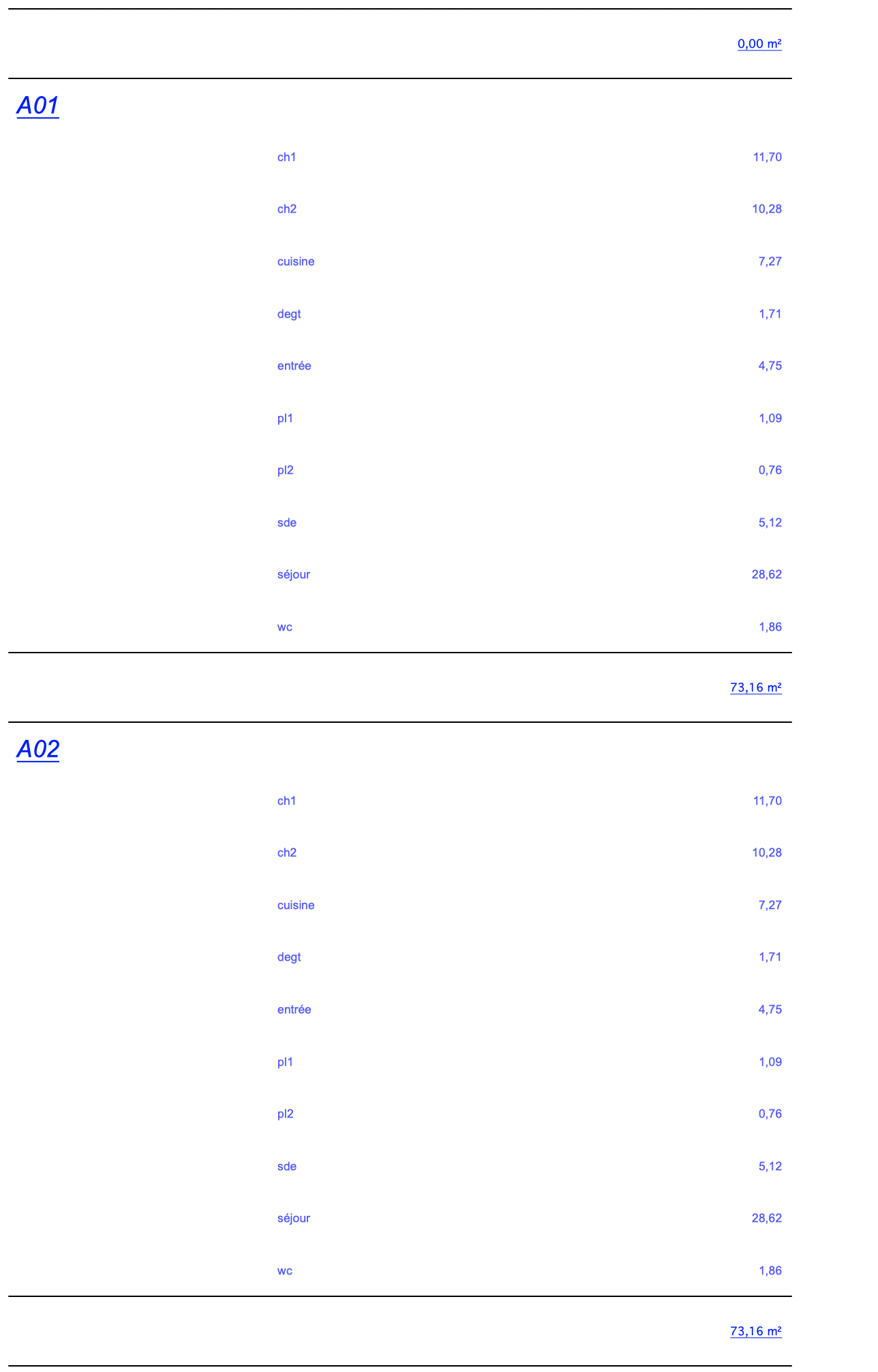

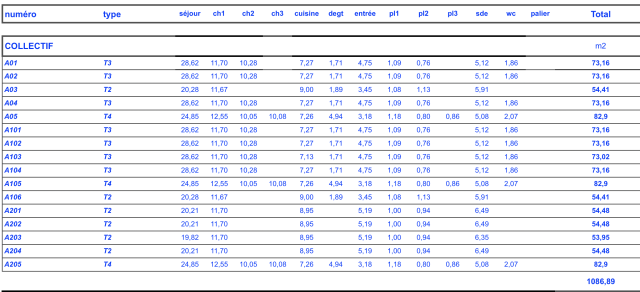

Effectivement, il reste interopérabilité mais j'aimerais éviter. Je te montre ici ce que j'obtiens sur Archicad à partir de la config donnée et en parrallèle ce que nous avons fait sur un tableau et que nous aimerions obtenir directement sur Archicad.
Caroline
On approche mais le résultat n'est pas tout à fait ce que je cherche à faire.
Effectivement, il reste interopérabilité mais j'aimerais éviter. Je te montre ici ce que j'obtiens sur Archicad à partir de la config donnée et en parrallèle ce que nous avons fait sur un tableau et que nous aimerions obtenir directement sur Archicad.
Caroline
0
Undo
Votes
Caroline,
Il est possible d'ajouter le type de logement et enfin d'ajouter "Collectif" en entête via l'option eponyme en haut à gauche des paramètres de la nomenclature.
Il est possible d'ajouter le type de logement et enfin d'ajouter "Collectif" en entête via l'option eponyme en haut à gauche des paramètres de la nomenclature.
0
Undo
Votes
Caroline,
La page de Graphisoft me semble exhaustive à ce propos :
https://help.graphisoft.com/AC/22/FRA/_AC22_Help/050_ViewsVB/050_ViewsVB-100.htm
Belle soirée,
Christophe Fortineau
La page de Graphisoft me semble exhaustive à ce propos :
https://help.graphisoft.com/AC/22/FRA/_AC22_Help/050_ViewsVB/050_ViewsVB-100.htm
Belle soirée,
Christophe Fortineau
There are no replies made for this post yet.
