Bonjour,

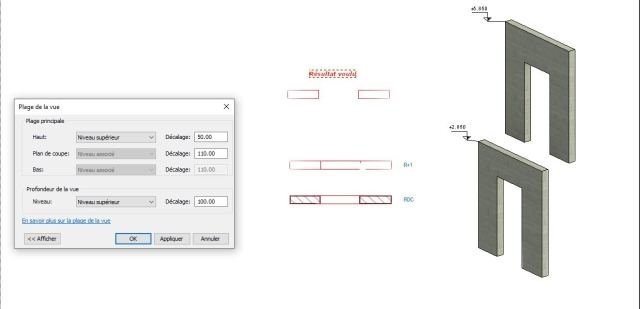

J'ai un problème de vue sur REVIT 2022, je vois les ouvertures de mes niveaux supérieurs alors que le mur devrait être interrompus (pas de traits au droit de l'ouverture). Je veux que mon mur soit bien interrompu lorsqu'il y a des ouvertures type porte (pas des fenêtres bien sur). Mais j'ai beau arrêter la plage de vue avant le haut de l'ouverture je vois quand même l'ouverture ...
Si vous avez une solution, j'ai cherché mais je n'ai pas trouvé de solution.
Merci d'avance
J'ai un problème de vue sur REVIT 2022, je vois les ouvertures de mes niveaux supérieurs alors que le mur devrait être interrompus (pas de traits au droit de l'ouverture). Je veux que mon mur soit bien interrompu lorsqu'il y a des ouvertures type porte (pas des fenêtres bien sur). Mais j'ai beau arrêter la plage de vue avant le haut de l'ouverture je vois quand même l'ouverture ...
Si vous avez une solution, j'ai cherché mais je n'ai pas trouvé de solution.
Merci d'avance
Florian UBO
updated the category from
Stratégie BIM et mise en œuvre to
Stratégie BIM et mise en œuvre — 1 year ago
0
Undo
Votes
Bonjour,
Le problème viens de votre paramétrage. vous pourrez avoir le résultat souhaité avec cet example de paramétrage de la plage de vue :
haut : niveau associé (décalage : 200)
plan de coupe : niveau associé (décalage : 100)
profondeur de vue : niveau associé ( décalage : 200).
Avec ce paramétrage, vous demander à revit de faire la vue sur une faible tranche (entre le plans de coupe et le haut de la plage. La profondeur de vue doit, dans le cas de vue de plafond, se situer à la même hauteur au au dessus du haut de la plage.
Cordialement,
Raphaël
Le problème viens de votre paramétrage. vous pourrez avoir le résultat souhaité avec cet example de paramétrage de la plage de vue :
haut : niveau associé (décalage : 200)
plan de coupe : niveau associé (décalage : 100)
profondeur de vue : niveau associé ( décalage : 200).
Avec ce paramétrage, vous demander à revit de faire la vue sur une faible tranche (entre le plans de coupe et le haut de la plage. La profondeur de vue doit, dans le cas de vue de plafond, se situer à la même hauteur au au dessus du haut de la plage.
Cordialement,
Raphaël
0
Undo
Votes
Oui, mais c'est la vue du R+1 qui doit être comme voulu. Donc je suis obliger de voir le niveau supérieur.
0
Undo
Votes
dans ce cas, il y a une solution qui est de séparer le voile au dessus de l'ouverture des autres voiles. ainsi vous pourrez le cacher dépendamment des vues.
C'est la solution que je peut fournir avec ce que je comprend de votre problème
C'est la solution que je peut fournir avec ce que je comprend de votre problème
0
Undo
Votes
Pardon, avez vous vérifier les délimitation de la profondeur ?
car si elle est sans limite, il est normal (si vous réglé sur aucune délimitation) que vous voyez ce qui est au delà de votre plage de vu.
car si elle est sans limite, il est normal (si vous réglé sur aucune délimitation) que vous voyez ce qui est au delà de votre plage de vu.
0
Undo
Votes
Ah yes ! Super, je n'avais jamais prêté attention à ce paramètre !
Merci c'est la solution que je cherchais
Merci c'est la solution que je cherchais
