Jeudi 2 Novembre 2017
44 réponses
9.3K vues
Bonjour à tous,
J'aimerai savoir si dynamo est capable des récupérer des coordonnées X,Y,Z depuis un fichier excel et de retranscrire ces points sous revit sous forme d'une polyligne qui me permettrait d'extruder un forme en suivant la trajectoire ainsi définie ?.
Vous remerciant de vos réponses.
J'aimerai savoir si dynamo est capable des récupérer des coordonnées X,Y,Z depuis un fichier excel et de retranscrire ces points sous revit sous forme d'une polyligne qui me permettrait d'extruder un forme en suivant la trajectoire ainsi définie ?.
Vous remerciant de vos réponses.
0
Undo
Votes
Merci pour la réponse. Je vais essayer de trouver la solution Dynamo pour venir récupérer ces points. Vu que je suis complètement novice sur Dynamo je vais me gratter la tête.
0
Undo
Votes
Je te remercie, on se lance dans le BIM, j'ai déjà eu une formation revit. Je travaille dans le domaine des travaux souterrains et j'ai souvent des tirs de micro-tunnelier à réaliser en 3D. Jusqu'à maintenant j'utilisai Solidworks pour faire cette modélisation mais j'aimerai pouvoir me dispenser des problèmes de conversion de logiciel pour compiler ma maquette, d'où ma question.
0
Undo
Votes
Voici un exemple simple à transposer selon tes besoins.
N’hésite pas si tu as d'autres questions....
N’hésite pas si tu as d'autres questions....
0
Undo
Votes
Merci,
Je vais regarder comment cela fonctionne pour essayer de comprendre le fonctionnement des fichiers Dynamo. J'ajouterai une colonne pour le Z.
Je vais regarder comment cela fonctionne pour essayer de comprendre le fonctionnement des fichiers Dynamo. J'ajouterai une colonne pour le Z.
0
Undo
Votes
Oui pas de problèmes. Il faut que je récupère mes "Z" tous les 3m depuis mon profil en long, que j'insère ces points sur ma mue en plan et que j'extraie ces points sous forme d'un fichier excel. Après je peux attaquer le fichier Dynamo.
Encore merci pour ta réponse rapide.
Encore merci pour ta réponse rapide.
0
Undo
Votes

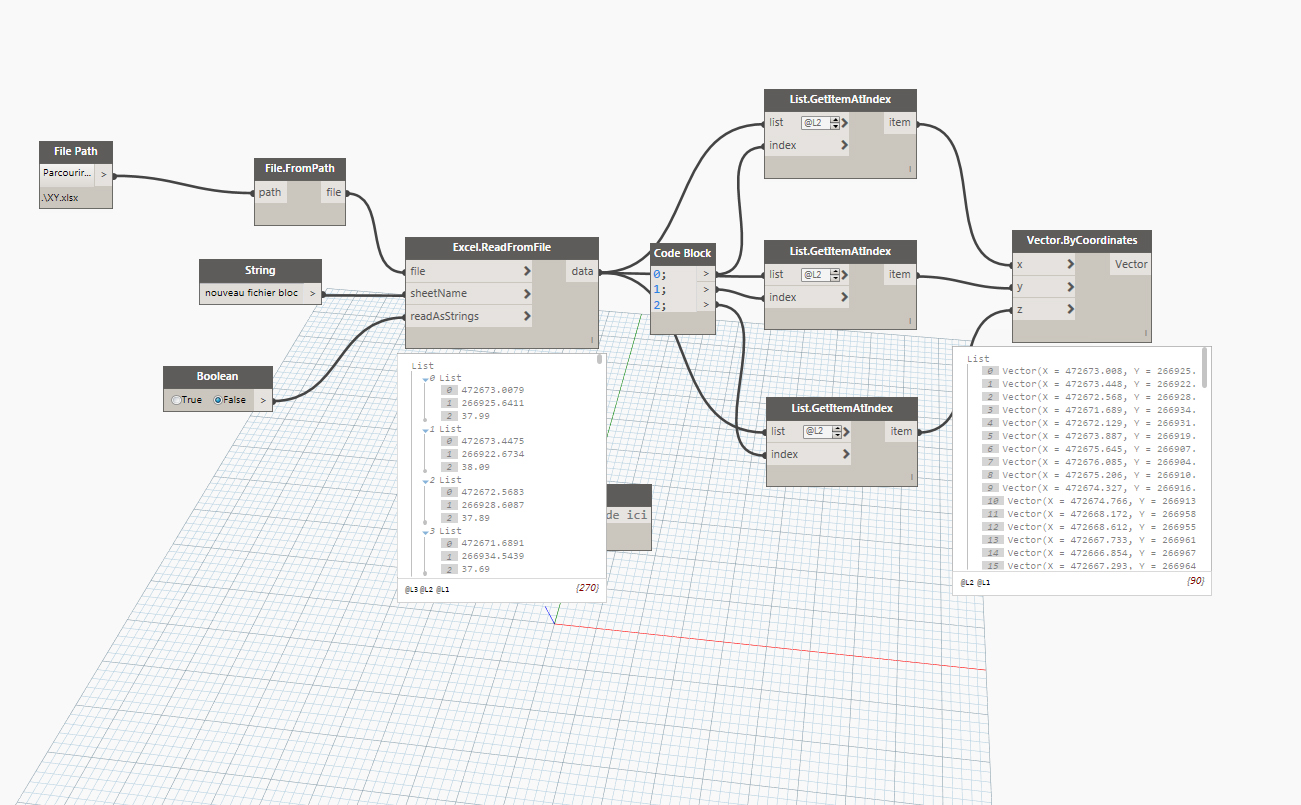

Je coince un peu j'ai réussi à extraire mes données depuis autocad vers excel, puis à modifier le chemin d'accès au fichier source, et à rajouter la valeur Z dans le champs de recherche dans dynamo mais j'obtiens un message d'erreur dans Dynamo ?.
Je joins le fichier excel et dynamo modifié.
Merci pour vos réponses.
XY.zip
Je joins le fichier excel et dynamo modifié.
Merci pour vos réponses.
XY.zip
0
Undo
Votes

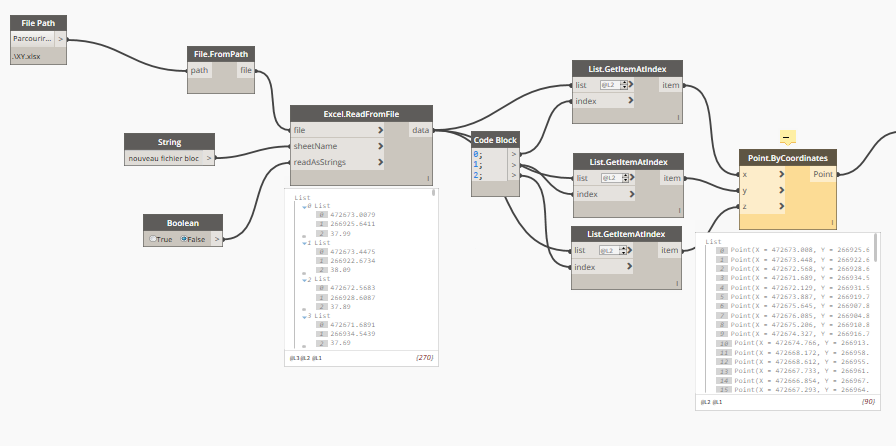

Dans le paramètre SheetName du noeud Excel.ReadFromFile il faut que tu ajoute un string avec le nom de ta feuille, ici nouveau fichier bloc
Puis sur le List.GetItemAtIndex il faut que tu utilises les niveaux pour obtenir X, Y et Z à partir de l'index 0,1 et 2
Après attention aux coordonnées, ici elles sont hors limite. Il faut d'abord que tu gère un système de coordonnée Projet.
Dans ton fichier AutoCAD, symbolise un axe X et Y proche de ton dessin et si possible représentatif afin de gérer un système de coordonnée projet. une fois symbolisé fais un wbloc de la symbolisation
Importe les coordonnée depuis Revit
Et quand tu exporte tes coordonnée, fais un scu à cet endroit spécifique afin d'obtenir des coordonnées relatives.
Une partie des manipulations sont illustrées dans ces vidéos (ne prend pas en compte les manip sur le nuage de points):
TitlePositionnement AutoCAD
TitleEmplacement du projet
Puis sur le List.GetItemAtIndex il faut que tu utilises les niveaux pour obtenir X, Y et Z à partir de l'index 0,1 et 2
Après attention aux coordonnées, ici elles sont hors limite. Il faut d'abord que tu gère un système de coordonnée Projet.
Dans ton fichier AutoCAD, symbolise un axe X et Y proche de ton dessin et si possible représentatif afin de gérer un système de coordonnée projet. une fois symbolisé fais un wbloc de la symbolisation
Importe les coordonnée depuis Revit
Et quand tu exporte tes coordonnée, fais un scu à cet endroit spécifique afin d'obtenir des coordonnées relatives.
Une partie des manipulations sont illustrées dans ces vidéos (ne prend pas en compte les manip sur le nuage de points):
TitlePositionnement AutoCAD
TitleEmplacement du projet
0
Undo
Votes
Dans le paramètre SheetName du noeud Excel.ReadFromFile il faut que tu ajoute un string avec le nom de ta feuille, ici nouveau fichier bloc
Puis sur le List.GetItemAtIndex il faut que tu utilises les niveaux pour obtenir X, Y et Z à partir de l'index 0,1 et 2
Après attention aux coordonnées, ici elles sont hors limite. Il faut d'abord que tu gère un système de coordonnée Projet.
Dans ton fichier AutoCAD, symbolise un axe X et Y proche de ton dessin et si possible représentatif afin de gérer un système de coordonnée projet. une fois symbolisé fais un wbloc de la symbolisation
Importe les coordonnée depuis Revit
Et quand tu exporte tes coordonnée, fais un scu à cet endroit spécifique afin d'obtenir des coordonnées relatives.
Une partie des manipulations sont illustrées dans ces vidéos (ne prend pas en compte les manip sur le nuage de points):
Positionnement AutoCAD
Emplacement du projet
Puis sur le List.GetItemAtIndex il faut que tu utilises les niveaux pour obtenir X, Y et Z à partir de l'index 0,1 et 2
Après attention aux coordonnées, ici elles sont hors limite. Il faut d'abord que tu gère un système de coordonnée Projet.
Dans ton fichier AutoCAD, symbolise un axe X et Y proche de ton dessin et si possible représentatif afin de gérer un système de coordonnée projet. une fois symbolisé fais un wbloc de la symbolisation
Importe les coordonnée depuis Revit
Et quand tu exporte tes coordonnée, fais un scu à cet endroit spécifique afin d'obtenir des coordonnées relatives.
Une partie des manipulations sont illustrées dans ces vidéos (ne prend pas en compte les manip sur le nuage de points):
Positionnement AutoCAD
Emplacement du projet
0
Undo
Votes
Merci pour ta réponse, la première partie de ta réponse j'ai réussi à la faire en début de matinée (en cherchant après avoir posé ma question). Le reste c'est ok.

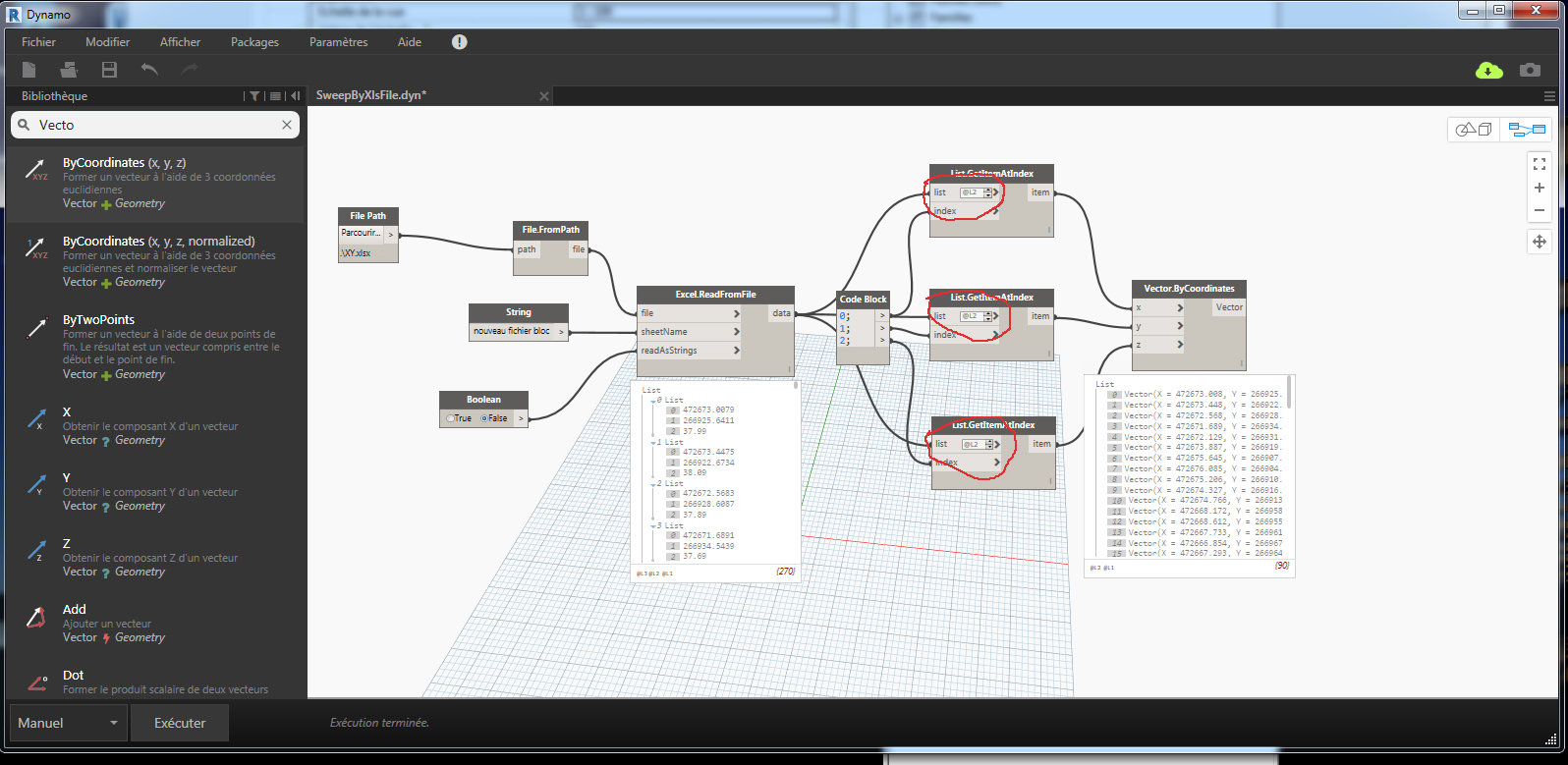

Je voudrais savoir ce que gère ce qui concerne "List" (entouré en rouge sur la capture d'écran). J'ai changé la valeur et je n'arrive pas à comprendre la logique de fonctionnement
Je voudrais savoir ce que gère ce qui concerne "List" (entouré en rouge sur la capture d'écran). J'ai changé la valeur et je n'arrive pas à comprendre la logique de fonctionnement
0
Undo
Votes
le fichier excel est composée de ligne et de cellule, un tableau donc
Le nœud Excel.ReadFromFile lis dans l'ordre ligne puis colonne, il crée donc un arbre avec une liste par ligne
donc chaque liste comprend, ici , 3 valeurs donc 3 item X, Y et Z
Le noeud List.GetItem.AtIndex récupère l'item 0: X, l'item 1: Y et l'item 2: Z
Attention tu as crée des vecteur et non des points !!!
Le nœud Excel.ReadFromFile lis dans l'ordre ligne puis colonne, il crée donc un arbre avec une liste par ligne
donc chaque liste comprend, ici , 3 valeurs donc 3 item X, Y et Z
Le noeud List.GetItem.AtIndex récupère l'item 0: X, l'item 1: Y et l'item 2: Z
Attention tu as crée des vecteur et non des points !!!
0
Undo
Votes
Re-Bonjour,

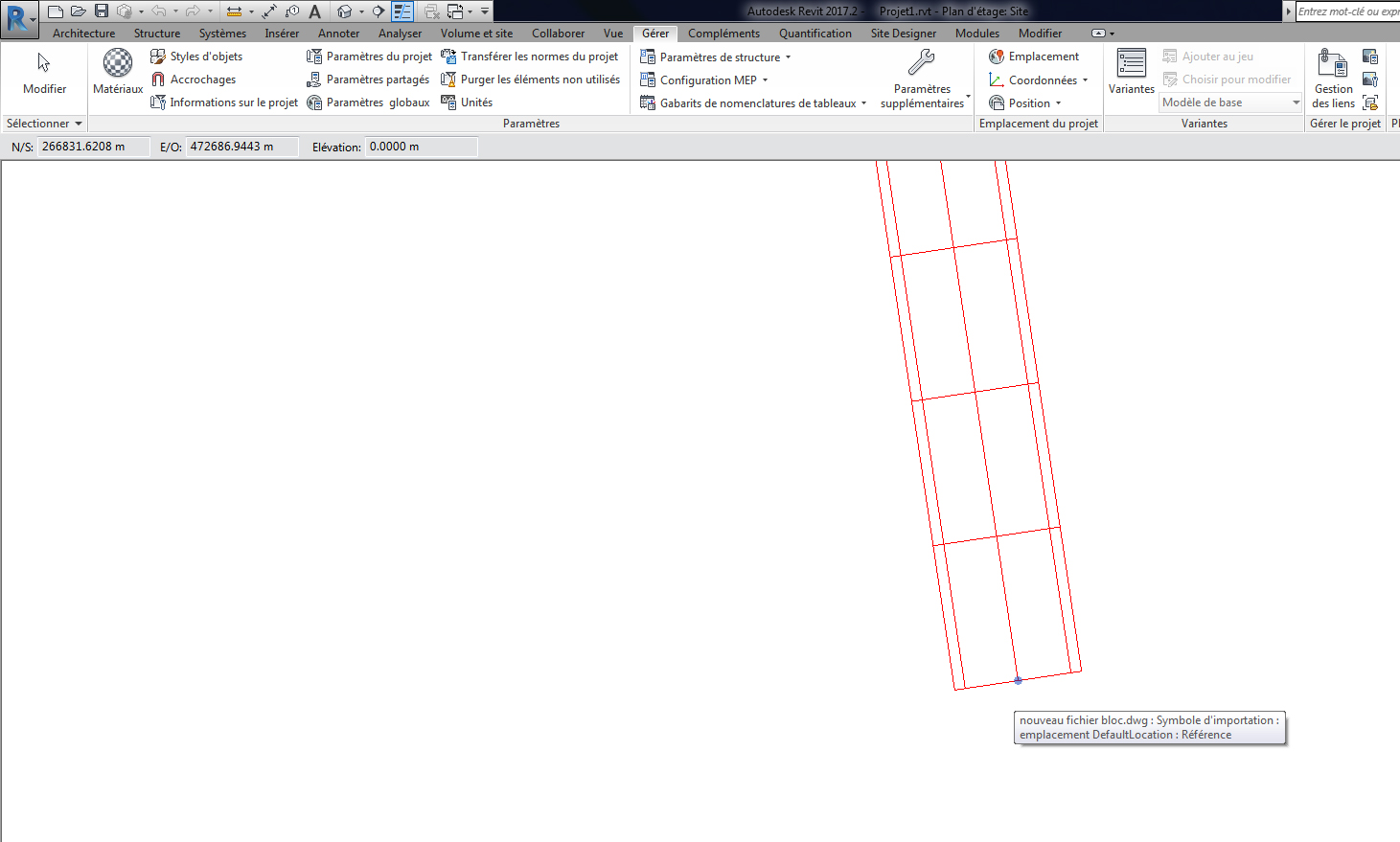

Bon j'avance, j'ai calé mon projet dans revit (cf copie écran XY Ok). Quand je fais exécuter dans Dynamo je n'ai pas d'erreur mais rien ne s'affiche dans mon projet ni dans la fenêtre d'aperçy dynamo. Je pense qu'il me manque une fonction
Bon j'avance, j'ai calé mon projet dans revit (cf copie écran XY Ok). Quand je fais exécuter dans Dynamo je n'ai pas d'erreur mais rien ne s'affiche dans mon projet ni dans la fenêtre d'aperçy dynamo. Je pense qu'il me manque une fonction
0
Undo
Votes
Je voudrais obtenir en résultat final une ligne représentant mon fil d'eau afin de faire une extrusion par chemin de mon tunnel
0
Undo
Votes
Ha ok je pensais que vecteur etait synonyme de trait comme sous autocad. je vais modifier le code dynamo.
0
Undo
Votes

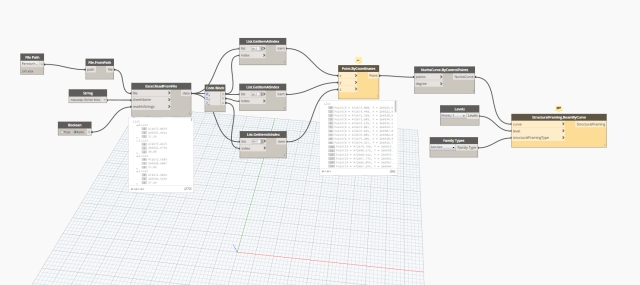

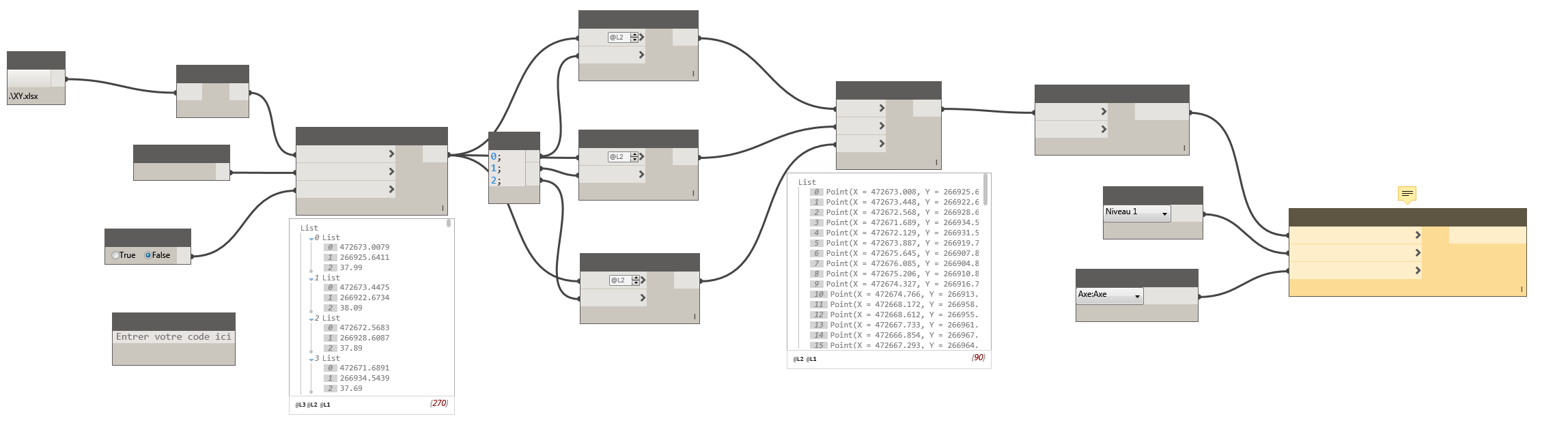

Je suis arrivé à refaire ton exemple mais je pense que j'utilise la mauvaise commande pour relier mes points.
0
Undo
Votes
Bonsoir,

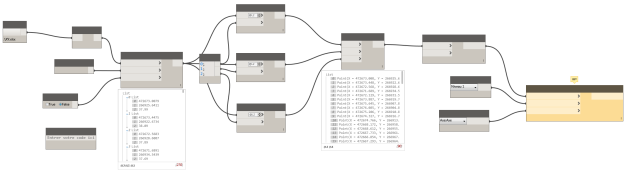

Désolé, je ne sais ce qu'il s'est passé j'ai fais l'opé via dynamo. Je remets une capture d'écran
Désolé, je ne sais ce qu'il s'est passé j'ai fais l'opé via dynamo. Je remets une capture d'écran
0
Undo
Votes
Bonsoir,
Je n'arrive toujours pas à faire apparaître mes points dans mon fichier REVIT.
Je mets mes fichiers dans ce post, si quelqu'un peut jeter un oeil ou m'aiguiller au vue de mes fichiers,
Merci d'avance
[attachment]Downloads.zip[/attachment]
Je n'arrive toujours pas à faire apparaître mes points dans mon fichier REVIT.
Je mets mes fichiers dans ce post, si quelqu'un peut jeter un oeil ou m'aiguiller au vue de mes fichiers,
Merci d'avance
[attachment]Downloads.zip[/attachment]
0
Undo
Votes
Je te conseille de relire toute la discussion ! la solution est sous tes yeux
Problème de coordonnée à mon avis....
Problème de coordonnée à mon avis....
0
Undo
Votes
Je viens de faire un essai en modifiant quelques points en X et Y pour les rapprocher de l'origine et je les vois.
Je vais faire un zoom comme tu me conseilles.
merci de ta réponse et de me confirmer que le code dynamo est correct.
Bonne journée
Je vais faire un zoom comme tu me conseilles.
merci de ta réponse et de me confirmer que le code dynamo est correct.
Bonne journée
0
Undo
Votes
Oui pour l'instant il est correct, comme conseillé tu devrais créer un système de coordonnée.
0
Undo
Votes
Je vais y aller doucement, j'affinerai au fur et à mesure. il faut maintenant que j'essai de relier ces points par une ligne mais j'hésite avec le fait de créer une famille de tuyaux sous revit avec des points de repères au début et à la fin du tuyau pour que ceux çi viennent se placer sur chaque points précédemment positionnés
0
Undo
Votes
Tu devrais revenir à la base, quel est ton besoin exactement ?
Que veux-tu obtenir/modéliser ?
Que veux-tu obtenir/modéliser ?
0
Undo
Votes
En fait je souhaite modéliser le calepinage des tuyaux de micro-tunnelier en fonction du tracé défini en 2D et du profil en long généré avec Mensura qui me permet de récupérer manuellement les Z fe. Ce dernier pouvant être modifié une fois exporté en 2D sur autocad car mensura ne gère pas les courbes en Z (je ne sais pa si je suis clair). Mes tuyaux peuvent faire soit 3m, 2m ou 1m en fonction des courbes à prendre (ce qui explique que dons mon essai il y est un point tous les 3m car tuyaux de 3m pour cette affaire).
Il faudrait peut être que j'utilise Civil 3D pour le profil en long car lui gère les courbes en Z et je pourrais peut être plus facilement récupérer les X,Y,Z de mon tracé
Il faudrait peut être que j'utilise Civil 3D pour le profil en long car lui gère les courbes en Z et je pourrais peut être plus facilement récupérer les X,Y,Z de mon tracé
0
Undo
Votes
Déjà les tuyaux sont de 3 m en 3D et non en 2D donc diviser ton profil en long sur le plan de comparaison est faux.
0
Undo
Votes
Bon allons y doucement, je comprends très bien la problématique.
Prenons un axe en 2D et son profil en long
Prenons un axe en 2D et son profil en long
0
Undo
Votes
Je viens d'ouvrir ton fichier, oui dans l'absolu mon tracé peut ressembler à cela.
Si tu as besoin que je complète par des éléments dis le moi.
Si tu as besoin que je complète par des éléments dis le moi.
0
Undo
Votes
J'ai enfin trouvé la solution j'ai rajouté les fonctions suivantes après PointbyCoordinates :
Referencepointbypoint et ensuite Curvebypointbyreferencepoints. et avec tous cela je récupère une polyligne
pour extruder mon tunnel.
Referencepointbypoint et ensuite Curvebypointbyreferencepoints. et avec tous cela je récupère une polyligne
pour extruder mon tunnel.
je n'arrive pas à trouver les fonctions que tu as cité précédemment ...
Pourrais tu m'envoyer le dyn pcq mon problème est le même que le tiens je pense.
Je doit tracer un mur de soutènement selon des coordonnées x y z .
Je dois donc généré une polyligne en coube à travers mes points ...
Pourrais tu m'envoyer le dyn pcq mon problème est le même que le tiens je pense.
Je doit tracer un mur de soutènement selon des coordonnées x y z .
Je dois donc généré une polyligne en coube à travers mes points ...
0
Undo
Votes
Re-Bonjour,
Bon j'avance, j'ai calé mon projet dans revit (cf copie écran XY Ok). Quand je fais exécuter dans Dynamo je n'ai pas d'erreur mais rien ne s'affiche dans mon projet ni dans la fenêtre d'aperçy dynamo. Je pense qu'il me manque une fonction
[attachment]Fenêtre Dynamo.jpg[/attachment][attachment]Fenêtre Revit.jpg[/attachment]
J'ai le même problème les points ne s'affiche pas sur mon modèle revit
0
Undo
Votes

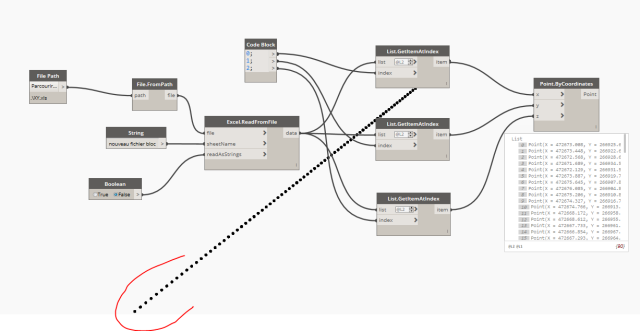

Les points sont bien présent, fait un zoom dans la partie visualisation de dynamo..
C'est bizarre je vois les points sur dynamo mais pas sur mon modèle revit
0
Undo
Votes
Merci,
Je vais regarder comment cela fonctionne pour essayer de audacity temp mail origincomprendre le fonctionnement des fichiers Dynamo. J'ajouterai une colonne pour le Z.
qui me permettrait d'extruder un forme en suivant la trajectoire ainsi définie ?.
0
Undo
Votes
Bonjour Francis,
Je suis actuellement sous Revit et je dois extruder une sorte de tunnel sous Revit.
Je vois que tu as rajouté des fonctions supplémentaire après le PointbyCoordinates.
N étant pas très calé sur dynamo , est il possible de me faire parvenir la version améliorée.
Merci d avance
Je suis actuellement sous Revit et je dois extruder une sorte de tunnel sous Revit.
Je vois que tu as rajouté des fonctions supplémentaire après le PointbyCoordinates.
N étant pas très calé sur dynamo , est il possible de me faire parvenir la version améliorée.
Merci d avance
