Bonjour à tous,
J'aimerais connaitre l'utilité du libellé de référence sur Revit, c'est un paramètre de graphisme pour les vues ou les coupes..
Par défaut il y a écrit Sim.
Merci de m'éclairer.
Médéric
J'aimerais connaitre l'utilité du libellé de référence sur Revit, c'est un paramètre de graphisme pour les vues ou les coupes..
Par défaut il y a écrit Sim.
Merci de m'éclairer.
Médéric
Bonjour,
Explication autodesk
http://help.autodesk.com/view/RVT/2017/FRA/?guid=GUID-E0178807-4718-4C5F-9A22-0DF5673F2C69
Explication autodesk
http://help.autodesk.com/view/RVT/2017/FRA/?guid=GUID-E0178807-4718-4C5F-9A22-0DF5673F2C69
0
Undo
Votes
Merci de ta réponse Akil,
j'avais vu l'explication d'Autodesk mais ça ne pas vraiment aidé
Bonne journée.
j'avais vu l'explication d'Autodesk mais ça ne pas vraiment aidé
Bonne journée.
bonjour ,

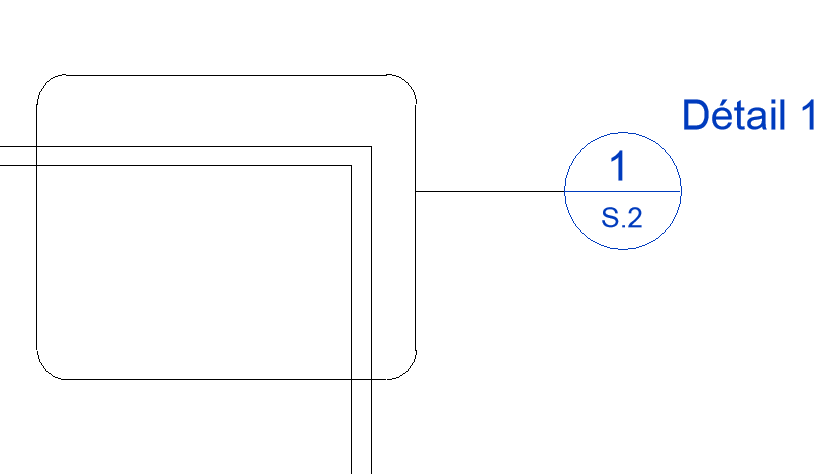

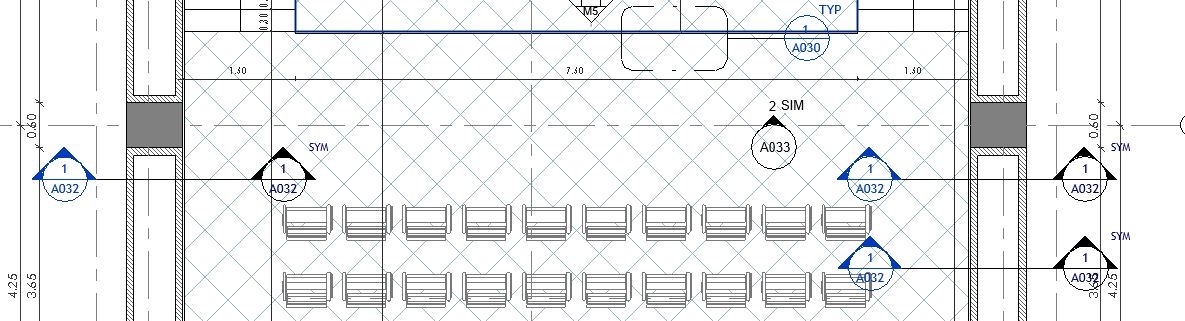

veuillez voir l image attachée
en réalité le numéro de détail (1) et de la feuille (A032) sont indiqué a intérieur du cercle plutôt (l'extimité de ligne de coupe )

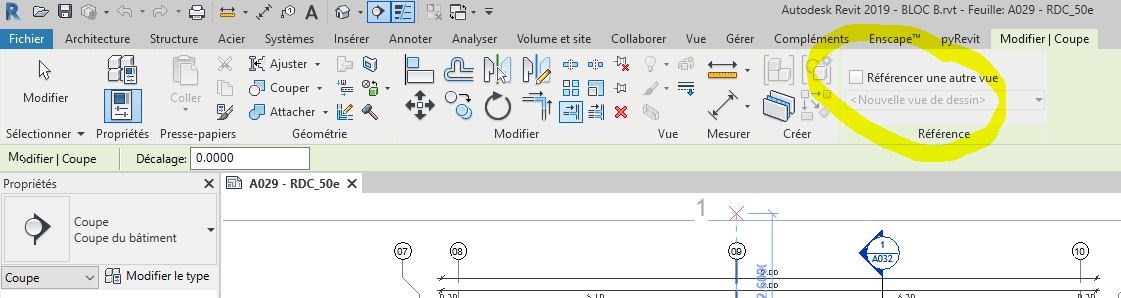

cependant dans le cas ou on a un détail qui se répète (similaire=SIM) parfois en (symetrie=SYM) vous pouvez encore mettre (type=TYP) ..ce que vous voulez, et pour ne pas créer une multitude de coupes on ne crée qu'une seule contenant le détail en question (nb: elle peut être une vue de dessin) et puis dessiner d'autre coupes dans les endroits ou le même détail existe MAIS les référencer a la premier coupe/vue de dessin, on aura donc plein de traits de coupe en plan mais elles réfèrent toutes une seul vue de dessin/coupe
nb: sur l'image j aurais du mettre SIM au lieu de SYM pour le détail du mur
j'espère que c'est clair
Edit: cest aussi valable pour les élévations et repères comme vous pouvez le constater
veuillez voir l image attachée
en réalité le numéro de détail (1) et de la feuille (A032) sont indiqué a intérieur du cercle plutôt (l'extimité de ligne de coupe )
cependant dans le cas ou on a un détail qui se répète (similaire=SIM) parfois en (symetrie=SYM) vous pouvez encore mettre (type=TYP) ..ce que vous voulez, et pour ne pas créer une multitude de coupes on ne crée qu'une seule contenant le détail en question (nb: elle peut être une vue de dessin) et puis dessiner d'autre coupes dans les endroits ou le même détail existe MAIS les référencer a la premier coupe/vue de dessin, on aura donc plein de traits de coupe en plan mais elles réfèrent toutes une seul vue de dessin/coupe
nb: sur l'image j aurais du mettre SIM au lieu de SYM pour le détail du mur
j'espère que c'est clair
Edit: cest aussi valable pour les élévations et repères comme vous pouvez le constater
