À l'attention de tous les spécialistes MEP
:

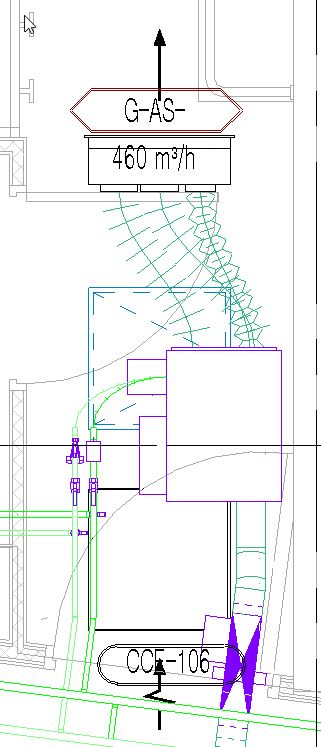

Sur une maquette HVAC je suis sensé effectuer le traitement d'air de mes locaux via des ventilo-convecteurs gainables raccordés sur des grilles de ventilation; l'apport d'air neuf se faisant sur la même grille celle-ci est équipée de trois piquages (connecteurs de gaine). Je vous joint une capture d'écran du schmilblick.
Je souhaite pouvoir réaliser mes cumuls de débits sur mon réseau d'air neuf en renseignant le débit dans la grille et ne sais pas comment m'y prendre pour paramétrer l'ensemble des connecteurs.
Avez-vous déjà rencontré ce genre de problème avec des terminaux?
Merci d'avance pour vos réponses,
Cyril
: Sur une maquette HVAC je suis sensé effectuer le traitement d'air de mes locaux via des ventilo-convecteurs gainables raccordés sur des grilles de ventilation; l'apport d'air neuf se faisant sur la même grille celle-ci est équipée de trois piquages (connecteurs de gaine). Je vous joint une capture d'écran du schmilblick.
Je souhaite pouvoir réaliser mes cumuls de débits sur mon réseau d'air neuf en renseignant le débit dans la grille et ne sais pas comment m'y prendre pour paramétrer l'ensemble des connecteurs.
Avez-vous déjà rencontré ce genre de problème avec des terminaux?
Merci d'avance pour vos réponses,
Cyril
0
Undo
Votes
Salut,
Alors entre temps j'ai réfléchi, pourquoi de pas faire 3 connecteurs de soufflage direction extérieur avec Flux prédéfini (de manière à pouvoir renseigner sur ta boucche les flux souhaités), connecteur dont le paramètre débit est associé à un paramètre d'occurence de type HVAC, débit d'air. Donc cela te fera 3 connecteurs avec 3 débits pouvant être différents.
Gaëtan
Alors entre temps j'ai réfléchi, pourquoi de pas faire 3 connecteurs de soufflage direction extérieur avec Flux prédéfini (de manière à pouvoir renseigner sur ta boucche les flux souhaités), connecteur dont le paramètre débit est associé à un paramètre d'occurence de type HVAC, débit d'air. Donc cela te fera 3 connecteurs avec 3 débits pouvant être différents.
Gaëtan
0
Undo
Votes
Bonjour,
As tu trouvé ta solution ?
Perso j'aurais joué avec des paramètres de débit sur ta famille de diffuseur, genre :
Paramètre 1 : Débit total (que tu es censé avoir au global à ton ventilo-convecteur)
Paramètre 2 : Débit par flexible = Débit total / 3
Et sur chaque connecteur tu lui attribue le paramètre de débit 2 (débit par flexible) en prédéfinie. Tu tu n'auras plus qu'à régler ton débit total dans ton projet.
As tu trouvé ta solution ?
Perso j'aurais joué avec des paramètres de débit sur ta famille de diffuseur, genre :
Paramètre 1 : Débit total (que tu es censé avoir au global à ton ventilo-convecteur)
Paramètre 2 : Débit par flexible = Débit total / 3
Et sur chaque connecteur tu lui attribue le paramètre de débit 2 (débit par flexible) en prédéfinie. Tu tu n'auras plus qu'à régler ton débit total dans ton projet.
