Bonjour,

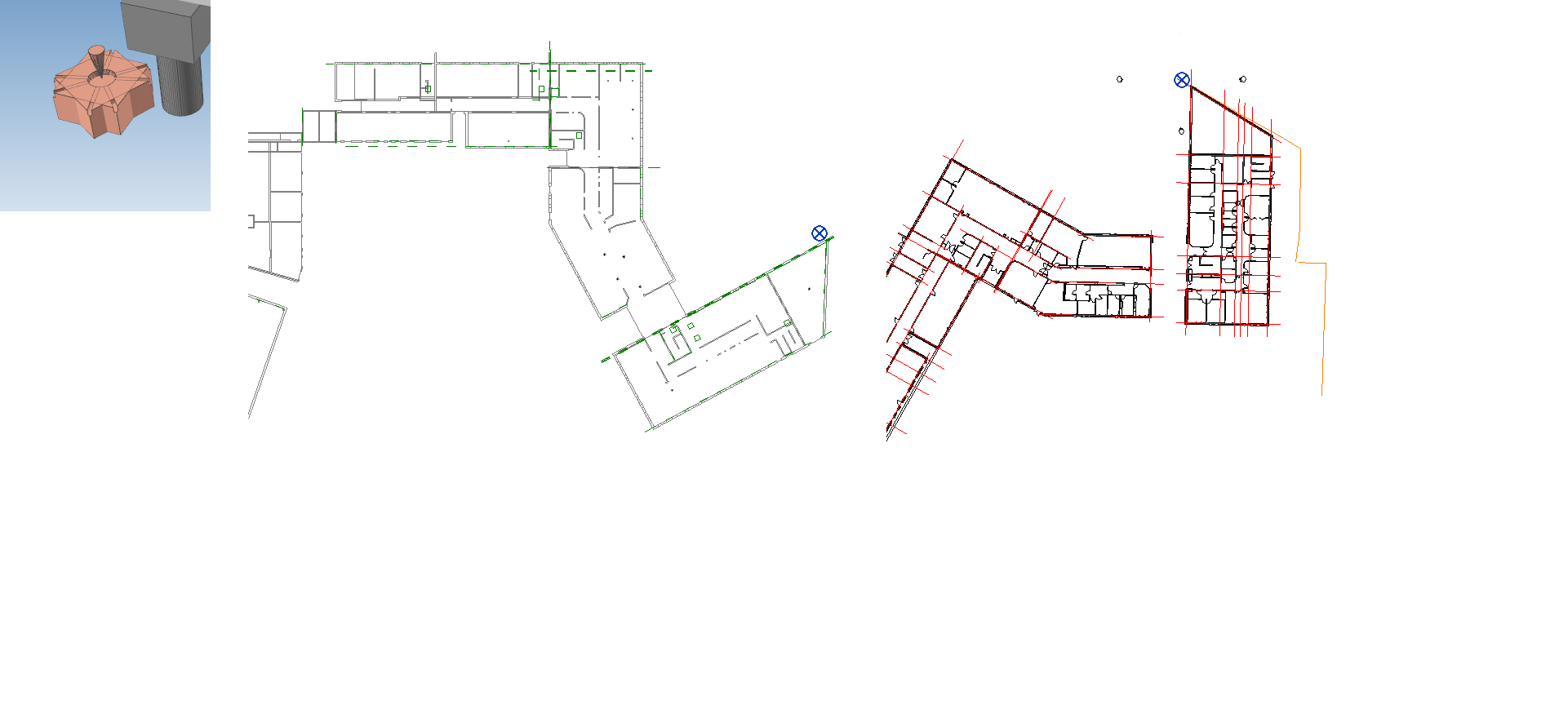

Nous avons un souci de géo référencement lié à l'angle du bâtiment et non aux coordonnées. Mon collègue a commencé à modéliser son bâtiment en faisant une rotation de 61 ° sur le plan dwg qu'il a inséré afin d'avoir le bâtiment en horizontal (sous revit). Le fichier site sous rvt que nous avons reçu (après le montage de la maquette) de la part du bim manager ne comporte pas d'angle donc le bâtiment est positionné vertical dans le fichier site. Quand je lie le fichier site dans la maquette de mon collègue, je suis obligée de pivoter le nord du projet de mon collègue afin de le positionner vertical comme dans le fichier site. Jai donc des bonnes coordonnées X,Y et Z en revanche l'angle est différent. En faisant cette manip, j'ai forcement un angle du bâtiment qui et de 299 au lieu de 0. Le souci c'est que les autres maquettes ont été dessinées avec l'angle 0, et dans l'export mais boite d'insertion permettant de contrôler le point d'insertion sous la visionneuse ne sont pas tout à fait superposées. Est ce quelqu'un connait la manip de changer l'angle d'un projet qui est deja montée sans qu'il soit changé dans le nord géographique.
Merci pour votre aide.
Nous avons un souci de géo référencement lié à l'angle du bâtiment et non aux coordonnées. Mon collègue a commencé à modéliser son bâtiment en faisant une rotation de 61 ° sur le plan dwg qu'il a inséré afin d'avoir le bâtiment en horizontal (sous revit). Le fichier site sous rvt que nous avons reçu (après le montage de la maquette) de la part du bim manager ne comporte pas d'angle donc le bâtiment est positionné vertical dans le fichier site. Quand je lie le fichier site dans la maquette de mon collègue, je suis obligée de pivoter le nord du projet de mon collègue afin de le positionner vertical comme dans le fichier site. Jai donc des bonnes coordonnées X,Y et Z en revanche l'angle est différent. En faisant cette manip, j'ai forcement un angle du bâtiment qui et de 299 au lieu de 0. Le souci c'est que les autres maquettes ont été dessinées avec l'angle 0, et dans l'export mais boite d'insertion permettant de contrôler le point d'insertion sous la visionneuse ne sont pas tout à fait superposées. Est ce quelqu'un connait la manip de changer l'angle d'un projet qui est deja montée sans qu'il soit changé dans le nord géographique.
Merci pour votre aide.
0
Undo
Votes
Bonjour,
je te conseil de travailler dans le fichier "Site" directement.
Tu importes ta maquette Revit à toi dans ce fichier site.
Tu le repositionne, tu le tourne ou tu l'aligne pour qu'il soit bien implanté.
Une fois ta maquette bien implanté tu la sélectionne et tu dois regarder dans ses propriétés, tu as une option de "site partagé" , il faut simplement lui dire d'envoyer le "site" en cours dans ton lien rvt.
je te conseil de travailler dans le fichier "Site" directement.
Tu importes ta maquette Revit à toi dans ce fichier site.
Tu le repositionne, tu le tourne ou tu l'aligne pour qu'il soit bien implanté.
Une fois ta maquette bien implanté tu la sélectionne et tu dois regarder dans ses propriétés, tu as une option de "site partagé" , il faut simplement lui dire d'envoyer le "site" en cours dans ton lien rvt.
