Bonjour,
j'écris ce message comme une bouteille à la mer. Je vous explique :
J'ai créer une famille très simple de regard ou je peux modifier le diamètre et la profondeur comme paramètres.
Mon objectif final est d'utiliser cette famille dans mes projets et d'avoir une étiquette d'annotation qui puisse me donner les informations suivantes (j'ai construit mon étiquette mais pas complétement) :
- Le nom du regard. (ça c'est fait, avec la marque comme paramètre)
-Le niveau de tampon de mon regard par rapport au point de base de mon projet. (c'est la que c'est compliqué)
-Le niveau de File d'eau de mon regard par rapport au point de base de mon projet. (je pourrais l'avoir en déduisant la profondeur de mon regard au niveau de tampon)
La profondeur de mon regard. (ça c'est fait grâce à un paramètre partagés)
J'ai fais des recherches et j'ai compris qu'il faut que je passe part dynamo pour afficher le niveau de tampon dans mes paramètres d'occurrence.

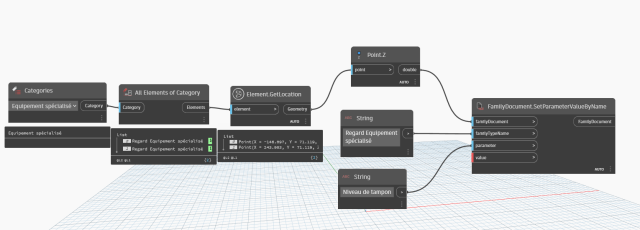

J'ai donc créer un script mais qui je fonctionne pas...
Merci d'avance pour vos réponses.
j'écris ce message comme une bouteille à la mer. Je vous explique :
J'ai créer une famille très simple de regard ou je peux modifier le diamètre et la profondeur comme paramètres.
Mon objectif final est d'utiliser cette famille dans mes projets et d'avoir une étiquette d'annotation qui puisse me donner les informations suivantes (j'ai construit mon étiquette mais pas complétement) :
- Le nom du regard. (ça c'est fait, avec la marque comme paramètre)
-Le niveau de tampon de mon regard par rapport au point de base de mon projet. (c'est la que c'est compliqué)
-Le niveau de File d'eau de mon regard par rapport au point de base de mon projet. (je pourrais l'avoir en déduisant la profondeur de mon regard au niveau de tampon)
La profondeur de mon regard. (ça c'est fait grâce à un paramètre partagés)
J'ai fais des recherches et j'ai compris qu'il faut que je passe part dynamo pour afficher le niveau de tampon dans mes paramètres d'occurrence.
J'ai donc créer un script mais qui je fonctionne pas...
Merci d'avance pour vos réponses.
0
Undo
Votes
Bonjour,
D'habitude je fais des réponses de 14 kilomètres qui saoulent tout le monde, mais vue l'heure, je vais à l'essentiel. Je ne connais pas votre maitrise de Revit et de Dynamo, donc, voici les grandes lignes à connaitre :
PS : Je vois que dans votre profil, vous avez mentionné Maitre d'Ouvrage. Legagneur et Associés, c'est plutôt un bureau d'études de Maitrise d'Œuvre, non ? Gaëlle et Marc vont faire la tête ! Voilà, cette info sert à rien, mais ici je ne croise pas souvent de gens avec qui j'ai déjà travaillé, alors j'en profite
.
D'habitude je fais des réponses de 14 kilomètres qui saoulent tout le monde, mais vue l'heure, je vais à l'essentiel. Je ne connais pas votre maitrise de Revit et de Dynamo, donc, voici les grandes lignes à connaitre :
- Le dernier nœud que vous utilisez n'est pas le bon et il n'est pas renseigné comme il faudrait pour qu'il fonctionne
- Pour être affichés dans les étiquettes, les paramètres dans la famille doivent être créés en tant que paramètres partagés (voir ici pour la méthode, au besoin)
- Vous devrez adapter le script, la famille et l'étiquette suivant les noms de vos propres paramètres
- Si vous souhaitez utiliser la partie du haut du script (pour calculer aussi le NGF du fil d'eau sans passer par des formules dans la famille), alors le paramètre de famille "Profondeur du fil d'eau" doit être un paramètre d'occurrence et non de type
- Suivant comment vous définissez les altimétries NGF dans vos projets, il faudra peut-être adapter le contenu du cadre orange du script.
PS : Je vois que dans votre profil, vous avez mentionné Maitre d'Ouvrage. Legagneur et Associés, c'est plutôt un bureau d'études de Maitrise d'Œuvre, non ? Gaëlle et Marc vont faire la tête ! Voilà, cette info sert à rien, mais ici je ne croise pas souvent de gens avec qui j'ai déjà travaillé, alors j'en profite
.
0
Undo
Votes
Bonjour,
Effectivement, j'ai renseigné un peu trop rapidement mes informations. C'est étonnant de croiser quelqu'un qui nous connais. Marc est à la retraite depuis 2 ans et Gaëlle ne travail plus pour Legagneur&associes.
Merci pour les infos, j'ai réussi entre temp à reprendre mon script Dynamo et ça fonctionne!
Bonne journée à vous!
Effectivement, j'ai renseigné un peu trop rapidement mes informations. C'est étonnant de croiser quelqu'un qui nous connais. Marc est à la retraite depuis 2 ans et Gaëlle ne travail plus pour Legagneur&associes.
Merci pour les infos, j'ai réussi entre temp à reprendre mon script Dynamo et ça fonctionne!
Bonne journée à vous!
