Bonjour,

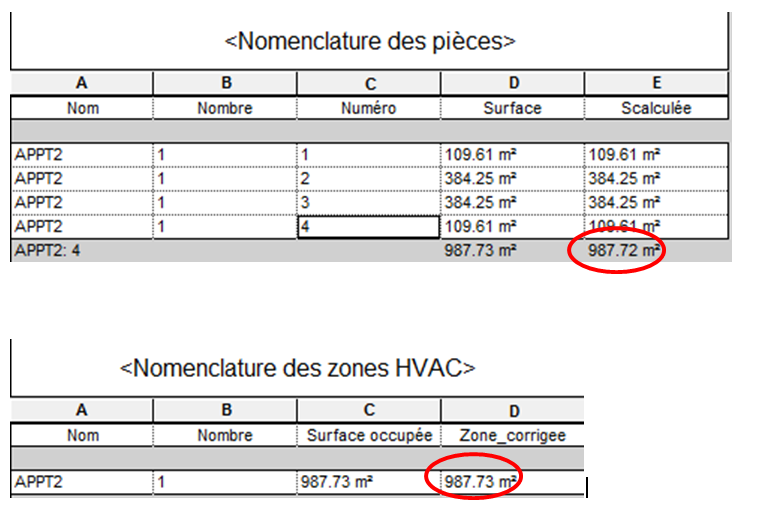

Dans un projet Revit, j'utilise une nomenclature de pièces avec les surfaces arrondies à 2 chiffres après la virgule. Mon objectif est de pouvoir obtenir la somme des surfaces d'un regroupement de pièces (pour un logement par exemple). Je sais que je peux utiliser un paramètre calculé dans ma nomenclature qui tronque chaque surface à 2 chiffres après la virgule et qui fait ensuite la somme de ces surfaces. Néanmoins, mon objectif est d'utiliser l'outil "Zone" de Revit pour obtenir cette surface. De même, je peux tronquer la valeur des surfaces des zones. Mon problème est que la surface de la zone tronquée est parfois différente de la somme des surfaces tronquées des pièces. (cf pièce jointe) Comment résoudre ce problème, tout en conservant l'usage de l'outil Zone ?
Merci d'avance.
Dans un projet Revit, j'utilise une nomenclature de pièces avec les surfaces arrondies à 2 chiffres après la virgule. Mon objectif est de pouvoir obtenir la somme des surfaces d'un regroupement de pièces (pour un logement par exemple). Je sais que je peux utiliser un paramètre calculé dans ma nomenclature qui tronque chaque surface à 2 chiffres après la virgule et qui fait ensuite la somme de ces surfaces. Néanmoins, mon objectif est d'utiliser l'outil "Zone" de Revit pour obtenir cette surface. De même, je peux tronquer la valeur des surfaces des zones. Mon problème est que la surface de la zone tronquée est parfois différente de la somme des surfaces tronquées des pièces. (cf pièce jointe) Comment résoudre ce problème, tout en conservant l'usage de l'outil Zone ?
Merci d'avance.
0
Undo
Votes
Bonjour,
Le souci est purement mathématique. La somme des arrondis n'est jamais égale à l'arrondi de la somme.
Concernant les zones, rappelons que cette famille à vocation les calculs d'ingénieries - thermique, ventilation... - et non la fédération de surfaces pour obtenir des surfaces de services, d'appartements... Il est très important pour l'usage des maquettes numériques de respecter la sémantique des objets, de respecter leurs usages. Dans le cas contraire cela rend impossible leur utilisation par les différents intervenants du projet et l'automatisation des plugins et programmes annexes.
Le souci est purement mathématique. La somme des arrondis n'est jamais égale à l'arrondi de la somme.
Concernant les zones, rappelons que cette famille à vocation les calculs d'ingénieries - thermique, ventilation... - et non la fédération de surfaces pour obtenir des surfaces de services, d'appartements... Il est très important pour l'usage des maquettes numériques de respecter la sémantique des objets, de respecter leurs usages. Dans le cas contraire cela rend impossible leur utilisation par les différents intervenants du projet et l'automatisation des plugins et programmes annexes.
0
Undo
Votes
Effectivement, le problème est mathématique.
Dès lors, y-a-t-il un outil qui permet d'identifier les regroupements de pièces dans Revit pour les logements par exemple? Mon objectif est de pouvoir les identifier en tant qu'objet à part entière, en IfcZone dans l'export IFC.
Merci d'avance.
Dès lors, y-a-t-il un outil qui permet d'identifier les regroupements de pièces dans Revit pour les logements par exemple? Mon objectif est de pouvoir les identifier en tant qu'objet à part entière, en IfcZone dans l'export IFC.
Merci d'avance.
bonjour,
Cela peut d'aider
http://la-boutique-du-bim.blogspot.fr/2015/08/creer-des-zones-ifc-dans-revit.html
Cdt,
Cela peut d'aider
http://la-boutique-du-bim.blogspot.fr/2015/08/creer-des-zones-ifc-dans-revit.html
Cdt,
0
Undo
Votes
Effectivement, comme le dit Christophe plus haut, l'outil zone b'est pas du tout recommandé pour ça.
Il te suffit de créer un paramètre partagé pour les pièces: Type de zone et d'attribuer un numéro aux pièce de la même zone.
ensuite dans ta nomenclature tu trie par le paramètre "Type de zone" et tu auras le total de chaque zone.
Par contre tu ne pourras pas l'afficher dans une étiquette. Pour faire cela il te faudra utiliser dynamo.
Il te suffit de créer un paramètre partagé pour les pièces: Type de zone et d'attribuer un numéro aux pièce de la même zone.
ensuite dans ta nomenclature tu trie par le paramètre "Type de zone" et tu auras le total de chaque zone.
Par contre tu ne pourras pas l'afficher dans une étiquette. Pour faire cela il te faudra utiliser dynamo.
0
Undo
Votes
Le blog n'apparait plus donc je n'arrive pas à aller sur le lien: http://la-boutique-du-bim.blogspot.fr/2015/08/creer-des-zones-ifc-dans-revit.html.
Pourrais-je avoir à nouveau le lien.
Pourrais-je avoir à nouveau le lien.
0
Undo
Votes
0
Undo
Votes
Bonjour,
Pour information, pour le cas des logements, nous avons résolu le problème avec un paramètre partagé pour identifier les logements et un script API (ou Dynamo) pour calculer les surfaces automatiquement, tout en répondant au problème mathématique (cf. posts ci-dessus). Dommage qu'il n'y ait pas d'outil "natif" Revit pour traiter les logements
@Benoit Dargent : pour tous les autres cas de regroupements de pièces, oui nous utilisons le paramètre ZoneName pour retrouver ce groupement de pièces dans le fichier IFC.
Merci à vous pour vos réponses.
Pour information, pour le cas des logements, nous avons résolu le problème avec un paramètre partagé pour identifier les logements et un script API (ou Dynamo) pour calculer les surfaces automatiquement, tout en répondant au problème mathématique (cf. posts ci-dessus). Dommage qu'il n'y ait pas d'outil "natif" Revit pour traiter les logements
@Benoit Dargent : pour tous les autres cas de regroupements de pièces, oui nous utilisons le paramètre ZoneName pour retrouver ce groupement de pièces dans le fichier IFC.
Merci à vous pour vos réponses.
